Injection Molding Simulation Meets the Real World
O mundo da moldagem por injeção está em constante evolução, impulsionado pela necessidade de eficiência e precisão em processos de fabricação. A simulação de moldagem por injeção representa um marco essencial nesse desenvolvimento, permitindo que engenheiros prevejam e otimizem o processo antes mesmo da produção de moldes. Neste artigo, vamos explorar como a simulação de moldagem por injeção se entrelaça com a realidade, abordando as principais inovações, ferramentas e métodos que garantem que o que ocorre no ambiente virtual se traduza em qualidade e eficiência no chão de fábrica.
O Papel da Simulação na Moldagem por Injeção
A simulação de moldagem por injeção é um processo crucial que envolve a modelagem digital dos valores e processos antes da produção física. Com as ferramentas digitais modernas, já é possível gerar um vasto conjunto de informações, como a localização de portões, o comportamento de preenchimento das cavidades e as condições de contorno para o processo de moldagem. Em essência, essas simulações ajudam engenheiros a minimizar erros, reduzir custos e acelerar o tempo de colocação no mercado.
No entanto, a relação entre a simulação e a produção nem sempre é direta. Um dos maiores desafios enfrenta a compatibilidade entre os parâmetros definidos na simulação e a aplicação real, levando frequentemente a retrabalhos e atrasos. Essa desarticulação pode custar caro, tornando essencial o desenvolvimento de soluções que integrem essas duas esferas de forma mais eficiente.

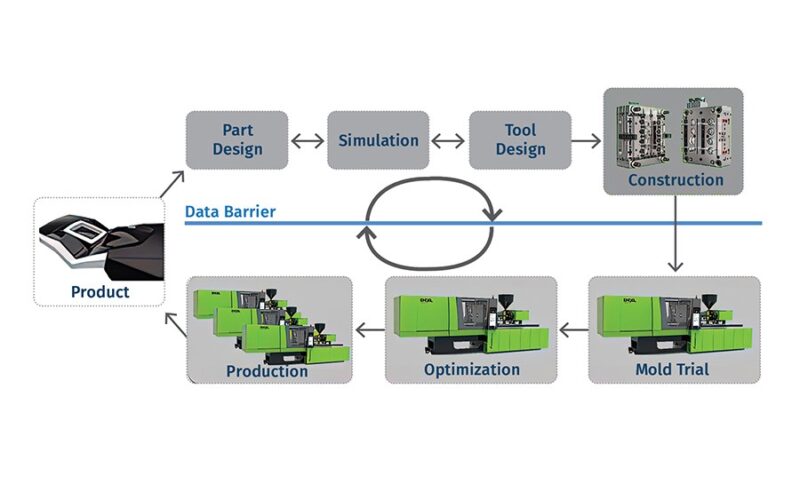

A Interface Sim Link: Superando Barreiras de Dados
A inovação traina como a interface Sim Link, desenvolvida pela Engel, é fundamental para resolver a disparidade entre a simulação e a produção. Essa tecnologia permite a transferência direta de configurações de parâmetros definidas na simulação para a unidade de controle da máquina de moldagem por injeção. Ao eliminar a necessidade de conversão manual de dados, a Sim Link não só facilita a passagem de informações, mas também melhora a qualidade da simulação através do feedback recebido dos dados de produção.
O funcionamento da Sim Link é fundamentado em três funções principais: Modificação, Exportação e Importação. A Modificação compara as condições de limite e os ajustes de processo da simulação com os limites da máquina, garantindo que os parâmetros sejam viáveis na prática. A função de Exportação transfere definições de configuração diretamente para a máquina, enquanto a Importação permite que dados do mundo real sejam enviados de volta à simulação, gerando um ciclo de feedback valioso.
Benefícios da Simulação Realista
A eficácia de qualquer simulação depende da qualidade dos dados de entrada; como diz o popular ditado “lixo entra, lixo sai”. Isso significa que quanto mais realista a simulação, melhores serão os resultados e benefícios adicionais. Com a Sim Link, podemos fazer um bom uso de dados coletados durante o processo de moldagem para calibrar a precisão da simulação. Isso leva a um ciclo de melhorias contínuas entre simulação e operação, resultando em um melhor entendimento e afinamento do processo na realidade.
Além disso, a utilização de softwares como Autodesk Moldflow e Cadmould junto com a Sim Link aprimora esse processo. Ambas as plataformas oferecem modelos robustos que garantem que a simulação seja conforme as capacidades reais das máquinas. Com a Sim Link, o uso da base de dados da máquina garante que as simulações sejam feitas com um mapeamento preciso das características da máquina, reduzindo ainda mais a margem de erro.
Fazendo Testes Práticos com Sim Link
Testes práticos realizados em parceria com Oerlikon HRSflow e Borealis demonstraram com eficácia o valor da Sim Link. Através de um molde familiar contendo três cavidades, foram produzidas peças de interior de automóveis usando polipropileno com 7% de filler mineral. Através de simulações adequadamente calibradas, o objetivo era otimizar a velocidade de preenchimento das cavidades e os pontos de comutação do sistema de injeção servoeletro. Essas variáveis eram fundamentais para garantir a qualidade do produto final.
Os testes mostraram que uma modelagem independente da máquina facilitou a otimização do fluxo mesmo em um sistema complexo. Ao simular uma velocidade de injeção com base em porcentagens em relação ao volume, foi possível segregar os tempos de abertura das válvulas de forma a evitar linhas de solda e garantir um fluxo contínuo. Esse tipo de simulação independente permitiu que o tempo e esforço na concepção de novos produtos fossem reduzidos significativamente.
A Importância do Feedback do Mundo Real
Um dos principais benefícios de integrar a simulação com dados de produção em tempo real é o feedback que fornece insights críticos para ajustes no processo. Ao conectar as variáveis de processo da máquina com a simulação, os técnicos podem imediatamente observar onde as discrepâncias ocorrem e fazer as correções necessárias, tornando o processo mais ágil. Em vez de esperar por ciclos longos de teste e comparação de dados, essas alterações podem ser feitas e avaliadas em tempo real.
Cadeias de montagem mais inteligentes e processos de fabricação otimizados nunca foram tão importantes para manter a competitividade. O que a Sim Link oferece, portanto, não é apenas um novo software, mas uma nova filosofia de integração entre design e produção que reduz o tempo de comercialização e maximiza a eficácia dos recursos.
Resultados no Mundo Real e Conclusões
Os resultados dos testes práticos, como demonstrado nas simulações, não apenas mostraram a viabilidade do processo, mas também a importância da comunicação entre as diferentes partes envolvidas — do engenheiro de simulação ao operador da máquina. A Sim Link não apenas facilitou esse fluxo de informações, mas também estabeleceu uma cultura de colaboração que potencializou a qualidade e a eficiência.
Assim, a simulação de moldagem por injeção e sua interação com o mundo real não são apenas ideais teóricos. Através de tecnologias como a Sim Link, as empresas têm a oportunidade de inovar e otimizar suas operações, garantindo que estejam não apenas no presente, mas também preparadas para o futuro. Em um mundo onde a velocidade e a precisão são fundamentais, esse tipo de integração é o caminho a seguir.
