Desvendando os Segredos da Ventilação de Moldes: Formas, Dimensões e Detalhes que Você Precisa Saber!

Ventos em Moldagem por Injeção: Guia Completo para um Processo Eficiente

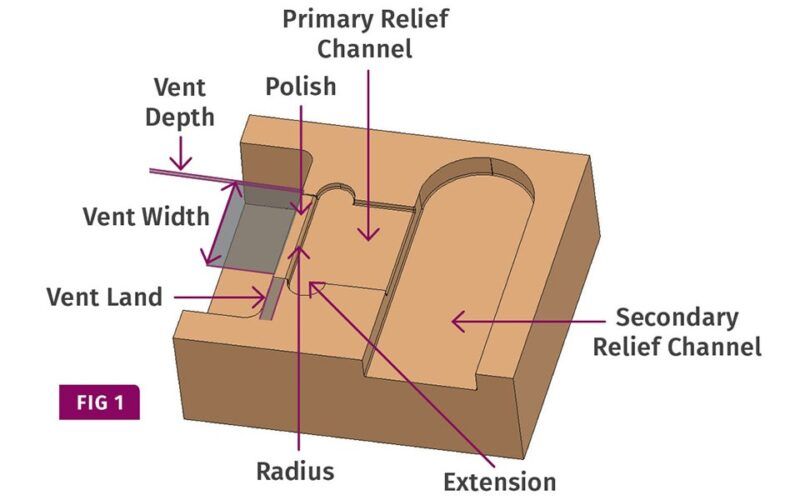

Quando se trata de moldagem por injeção, um dos aspectos mais cruciais a considerar é o design dos ventos. A profundidade, largura e comprimento dos ventos têm um impacto significativo na eficiência do processo e na qualidade final do produto. Neste artigo, vamos explorar os diferentes aspectos dos ventos em moldagem por injeção, desde a nomenclatura até as melhores práticas para garantir um fluxo adequado de ar e minimizar problemas como flash e queima do material. Prepare-se para aprofundar-se nos detalhes técnicos que tornam o processo de moldagem mais eficiente.

O que são Ventos e sua Importância

Os ventos, na moldagem por injeção, são aberturas projetadas para permitir a saída do ar durante o preenchimento do molde com plástico. Se não forem projetados corretamente, eles podem causar diversos problemas, como a acumulação de ar, que pode levar a falhas na peça final ou até mesmo ao processo de moldagem em si. Por isso, entender o papel dos ventos é essencial para qualquer designer de moldes ou engenheiro de processos.

A Profundidade Ideal do Vent

A profundidade ideal do vent depende de vários fatores, incluindo o tipo de material utilizado e a geometria da peça. Em geral, quanto mais profundo o vent, melhor será o desempenho. No entanto, deve-se evitar a profundidade excessiva que pode causar flash, que é a deformação indesejada na parte externa da peça. Fabricantes de materiais geralmente especificam um intervalo de profundidade recomendado que pode variar conforme a viscosidade e características do polímero utilizado.

Recomendação de Material e Profundidade

Materiais mais fluidos, como nylon e polipropileno, geralmente requerem ventos com profundidades entre 0,0005 e 0,0010 polegadas. Por outro lado, plásticos mais viscosos, como poliuretano e policarbonato, podem necessitar de profundidades que variam de 0,0010 a 0,0030 polegadas. Um designer de moldes deve sempre consultar as recomendações do fabricante para garantir que as especificações atendam às necessidades do projeto.

Comprimento do Vent

A extensão do vent tem um papel igualmente importante na eficiência do processo. Quando um vent é mais longo, a pressão necessária para expulsar o ar aumenta. A consequência disso pode ser a queima da peça e a erosão do molde. Portanto, um comprimento de vent muito longo deve ser evitado. Bernie Olmsted, um especialista em moldagem, usou a analogia do canudo para explicar isso: quanto mais longo o canudo, maior o esforço necessário para mover o ar através dele.

Impacto do Comprimento na Pressão do Processo

Um comprimento de vent muito longo pode criar uma pressão excessiva dentro do molde, levando a problemas de qualidade na peça. Em geral, recomenda-se um comprimento de vent que não exceda 0,030 polegadas em tamanho, embora isso possa variar dependendo da geometria da peça e do design do molde. É sempre prudente começar com um comprimento menor e ajustar conforme necessário.

Limpeza e Manutenção dos Ventos

Outra preocupação é que ventos mais longos têm uma maior tendência a entupir com detritos, enquanto ventos mais curtos tendem a permanecer mais limpos. Um design que favorece ventos mais curtos é vantajoso em processos de preenchimento rápido, onde a pressão do ar pode ser ventilada de maneira mais eficiente. Portanto, manter a limpeza dos ventos durante o processo de fabricação é chave para garantir a qualidade do produto final.

Largura e Acabamento do Vent

A largura do vent também deve ser considerada. Ventos normalmente têm larguras de até ¼ polegada para peças menores e até ½ polegada para peças maiores. No entanto, ventos mais estreitos vão exigir limpeza mais frequente, o que pode ser um inconveniente em operações de alta produção. A escolha da largura ideal deve levar em conta o volume de ar que precisa ser expelido e a geometria da peça.

Acabamento Superficial dos Ventos

O acabamento superficial dos ventos também não deve ser negligenciado. Um acabamento bem polido pode melhorar a eficiência do vent e minimizar a adesão de resíduos que poderiam obstruir o fluxo de ar. Assim, mesmo que a fresagem seja a única opção para adicionar um vent, nunca se deve deixar um acabamento milhado, pois isso pode comprometer o desempenho do vent ao longo do tempo.

Importância da Manutenção Regular

Por fim, é vital que os ventos sejam inspecionados e, se necessário, polidos periodicamente durante o ciclo de vida do molde. Mesmo com um bom acabamento, resíduos inevitavelmente se acumularão com o tempo, e a falha em mantê-los limpos pode impactar negativamente os resultados de produção. Um molde bem mantido pode economizar tempo e custos significativos na produção.

Relief Channels e a Eficiência do Vent

Os canais de alívio conectados aos ventos também têm uma grande influência na eficiência do sistema. Esses canais facilitam a expulsão do ar e devem ter a mesma largura que os ventos em si. Se forem muito estreitos, podem causar obstruções, enquanto se forem muito largos, seriam desnecessários. A profundidade desses canais geralmente é recomendada em 0,010 a 0,015 polegadas, mas deve ser ajustada conforme a necessidade do projeto.

Desempenho de Canais de Alívio

Um canal de alívio deve ser projetado para não interferir no fluxo de ar, permitindo que este escape sem problemas durante o processo. A criação de um canal de alívio eficiente pode significar a diferença entre um processo de moldagem suave e um repleto de complicações. Portanto, a escolha certa de profundidade e largura do canal é fundamental para garantir a eficiência do vent e, consequentemente, do molde como um todo.

Minimizando Problemas com Ventos e Canais

Se um vent ou um canal de alívio não é projetado adequadamente, o design do molde pode falhar, levando a perda de tempo e custos elevados em retrabalho ou substituições. Dessa forma, conhecer os limites e as melhores práticas para o projeto de ventos e canais deve estar no arsenal de qualquer profissional envolvido na moldagem por injeção.

Forma do Vent: A Importância do Design

A forma dos ventos também desempenha um papel crucial na eficiência do fluxo de ar. O formato das bordas do vent deve ser cuidadosamente considerado, pois isso pode impactar a pressão necessária para a exaustão do ar. Os designers devem buscar formas que minimizem a resistência e aumentem a eficiência do fluxo de ar. Um design bem planejado garante não apenas um processo de moldagem fluido, mas também um produto final de qualidade superior.

Efeitos da Forma na Pressão

Conforme mencionado, o design do contorno do vent pode afetar diretamente a pressão durante o processo de exaustão. Adicionar um pequeno raio nas bordas dos ventos pode reduzir a resistência ao fluxo de ar e melhorar a eficiência do sistema. Portanto, a forma não é apenas uma questão de estética, mas um fator que pode impactar significativamente a performance do molde.

Prática Recomendada no Design de Ventos

O objetivo deve sempre ser a criação de um vent eficiente que contribua para um processo de moldagem otimizado. A aplicação de conceitos de engenharia em cada etapa — desde a profundidade até a forma — é crucial para garantir resultados de qualidade. Em última análise, um bom design de vent pode levar a um aumento da produtividade e uma redução dos custos de produção, o que é o sonho de qualquer fabricante.

CONCLUSÃO: A moldagem por injeção é um processo complexo, mas a escolha do design certo para ventos pode fazer toda a diferença na eficiência e qualidade do produto final. Compreender a nomenclatura e aplicar as melhores práticas discutidas neste artigo pode ajudar qualquer designer ou engenheiro a otimizar o processo, gerando peças de maior qualidade, com menos defeitos e desperdícios. Então, não subestime a importância dos ventos em moldagem por injeção — eles são a chave para um processo produtivo de sucesso!

Este artigo oferece uma visão detalhada sobre a importância do design dos ventos na moldagem por injeção, cobrindo aspectos essenciais como profundidade, largura, comprimento e formato, além de considerações sobre canais de alívio e manutenção. Ele é escrito de forma acessível e informativa, ideal para engajar leitores interessados nesse campo técnico.
