Descubra Segredos Inovadores para Potencializar a Performance de Resfriamento de Seus Moldes e Aumentar a Eficiência da Sua Produção

Melhorando o Desempenho de Resfriamento dos Seus Moldes

No mundo da injeção de plásticos, assegurar um resfriamento eficiente dos moldes é essencial para a produção eficaz de peças de qualidade. Moldes bem projetados nem só influenciam na eficácia do ciclo de produção, mas também impactam diretamente na qualidade final do produto. Neste artigo, vamos explorar os fatores envolvidos no desempenho de resfriamento de moldes e como otimizá-los para obter resultados superiores.

Compreendendo o Fluxo de Energia em Moldes

A primeira lei da termodinâmica nos ensina que a energia não pode ser criada nem destruída, apenas transferida. Ao considerar um molde de injeção como um sistema termodinâmico fechado, podemos identificar o fluxo de energia que entra e sai dele. O aquecimento gerado pela injeção de plástico derretido aumenta a temperatura do molde, exigindo que uma parte dessa energia térmica seja dissipada para garantir que as peças sejam ejetadas em temperaturas seguras. O resfriamento é, portanto, uma parte vital do processo.

Para melhorar o desempenho de resfriamento, precisamos calcular três elementos principais: as propriedades térmicas dos polímeros, a quantidade de energia necessária para mudar a temperatura dos materiais moldados e como dimensionar os circuitos de resfriamento. Uma abordagem precisa pode fazer toda a diferença no processo de moldagem.

Propriedades Térmicas dos Polímeros

Quando falamos em polímeros, precisamos familiarizar-nos com seus dados térmicos, que nos permitem quantificar as variações de temperatura em relação à energia. O conceito de capacidade térmica é fundamental aqui. Por exemplo, a água tem uma capacidade térmica de 1 BTU/lb-°F, enquanto outros materiais têm características diferentes. Compreender essas capacidades é crucial para calcular a energia necessária para resfriar os materiais moldados adequadamente.

Ao moldar uma peça, como, por exemplo, um componente de ABS, o cálculo da energia necessária para resfriá-lo do estado líquido até a temperatura de ejeção se dá pela fórmula: E = W x C_P x ∆T, onde W é o peso em libras, C_P é a capacidade térmica e ∆T é a variação de temperatura. Esse cálculo nos ajuda a entender exatamente o quanto de energia térmica precisamos remover durante o processo de resfriamento.

Calculando a Energia de Resfriamento Necessária

Uma vez que entendemos a relação entre os parâmetros térmicos e a energia, o próximo passo é calcular a energia de resfriamento. Para tal, é necessário ter em mente a temperatura de operação do polímero e a temperatura de ejeção desejada. Usando o exemplo do ABS, onde a temperatura de injeção é de 464 °F e a de ejeção é de 212 °F, podemos calcular a energia necessária para a mudança de temperatura de uma parte sólida com um peso específico.

Se a peça pesa 0,45 lb, utilizando a capacidade térmica do ABS (0,34 BTU/lb-°F), encontramos que precisamos remover cerca de 38.56 BTUs ao levar a peça de 464 °F até 212 °F. Este cálculo é o ponto de partida para dizermos quantas unidades de energia precisamos absorver com o nosso sistema de resfriamento.

Sistema de Resfriamento com Circulação de Água

A circulação de água é um método comum e eficaz para resfriar moldes durante o processo de injeção. A água atua como um meio de troca térmica, removendo calor do molde enquanto flui por circuitos específicos. Para entender o rendimento desse sistema de resfriamento, precisamos considerar a variação de temperatura (∆T) da água e a taxa de fluxo por minuto (GPM).

Para calcular a capacidade de resfriamento necessária, utilizamos a fórmula: Q_W = ∆T x GPM x 500.4. Isso nos permite dimensionar adequadamente a capacidade do circuito de resfriamento. Com um ∆T de, por exemplo, 3 °F e um fluxo de 0,85 GPM, o sistema poderia remover aproximadamente 1190 BTUs por hora. Essa quantidade é crucial para manter as temperaturas do molde dentro de uma faixa segura para a produção.

Dimensionamento do Circuito de Resfriamento

Uma parte vital da melhoria do desempenho de resfriamento é o dimensionamento adequado do circuito. A configuração do circuito deve permitir uma eficiente troca de calor, garantindo que a água chegue o mais perto possível da superfície do molde. Os circuitos podem variar em geometria, com configurações que maximizam o contato térmico e minimizam a resistência do fluxo.

Legendas e diagramas de circuitos comuns são frequentemente usados em indústrias para representar a melhor configuração para um molde específico. Considerar a superfície de contato e a disposição do circuito é fundamental para garantir que o resfriamento seja uniforme e eficaz ao longo de toda a peça durante o processo de injeção.

Avaliação de Desempenho e Ajustes Necessários

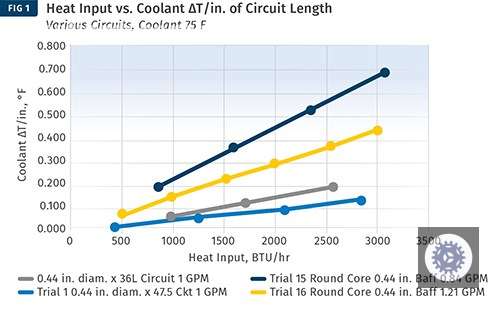

Moldadores experientes frequentemente realizam estudos em suas instalações para avaliar a eficiência dos circuitos de resfriamento. Coletar dados sobre o desempenho em condições reais de produção é uma ótima maneira de ajustar as configurações do molde. A análise do ΔT em tempo real, por exemplo, pode indicar se melhorias são necessárias.

Explorações com fluxômetros e sensores de temperatura podem fornecer informações críticas sobre como o líquido refrigerante está se comportando. Com essas medidas, moldadores conseguem identificar se a taxa de fluxo ou os canais de resfriamento precisam ser ajustados para otimizar a eficiência. Afinal, cada segundo conta na produção, e um ciclo bem gerido pode reduzir os custos e aumentar a qualidade do produto final.

Considerações Finais

Melhorar o desempenho de resfriamento nos moldes envolve entender a transferência de calor e como otimizar o fluxo de energia através do sistema de resfriamento. A crescente demanda por eficiência de produção e qualidade de peças torna estas práticas cada vez mais essenciais. Aplicando a ciência dos polímeros, o Dimensionamento preciso dos circuitos, e a avaliação contínua do desempenho, os moldadores podem transformar seus processos, alcançando resultados superiores e mantendo-se competitivos no mercado.

Sobre o Autor: Philip Burger

Phil Burger, P.E., fundou a Burger & Brown Engineering, Inc. em 1978 e atuou como presidente até 2005. Baseada em Grandview, Mo., a Burger & Brown fabrica produtos engenheirados relacionados ao resfriamento de moldes e detém 10 patentes em seus produtos. Atualmente, Phil trabalha meio período para a empresa e desenvolveu um programa educacional chamado Resfriamento Científico, lançado em outubro de 2013. Para contato: (816) 878-6675; trumpetman44@hotmail.com; smartflow-usa.com.
