Entendendo a Moldagem por Injeção: Um Guia Completo
O que é Moldagem por Injeção?
A moldagem por injeção é um dos processos de fabricação mais utilizados na indústria de plásticos. Basicamente, consiste em injetar plástico derretido dentro de um molde fechado, que é aberto após o plástico esfriar e atingir a temperatura de ejeção. Todo esse processo exige cuidados com a pressão aplicada, pois é necessário um equilíbrio entre a força que mantém as duas metades do molde unidas e a pressão que empurra o plástico. Mas como funcionam todos esses detalhes?
Ao selecionar uma máquina de moldagem, é fundamental considerar algumas especificações, como a tonagem, capacidade de injeção máxima, pressão de injeção e temperatura do barril. Cada um desses fatores irá impactar diretamente na eficiência e na qualidade do produto final. E cá entre nós, cada detalhe conta muito, viu?
Pressão e Tonagem: O Que Você Precisa Saber
Um aspecto crucial na moldagem por injeção é a pressão aplicada no interior do molde. Para que o plástico se acomode perfeitamente, a pressão média necessária pode variar entre 4.000 e 8.000 psi. Isso acaba se traduzindo em uma necessidade de tonagem que varia de 2 a 4 toneladas por polegada quadrada. Imagine só, isso é muito mais do que parece!

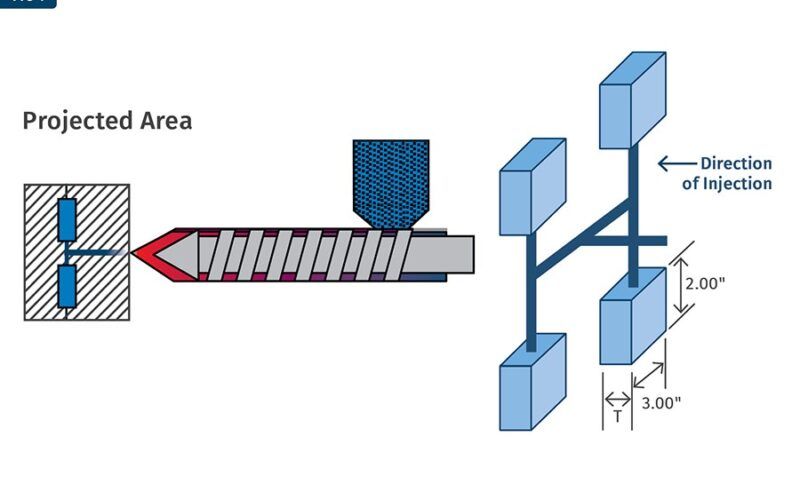

É interessante notar que a área projetada sobre a qual a pressão é aplicada não é simplesmente a área da superfície do produto, mas uma medida do espaço que o plástico ocupa ao preencher o molde. Isso pode ser um fator determinante na hora de calcular o equipamento apropriado para o trabalho.
Exemplo Prático de Cálculo de Tonagem
Supondo que a pressão necessária na cavidade é de 5.000 psi, que se traduz em 2,5 toneladas. Se a área projetada é de 1 polegada quadrada, você precisaria de um pouco mais que 2,5 toneladas para manter o molde fechado durante o processo. Essa conta pode ser simples, mas suas implicações são profundas!
Vamos explorar um exemplo: se temos uma cavidade de 6 polegadas quadradas e um molde de 4 cavidades, a área total projetada seria de 24 polegadas quadradas. Para um fornecedor de material que sugere uma tonagem de 4 toneladas por polegada quadrada, você precisaria de 112 toneladas de máquina. E perceba, esse é apenas o começo do raciocínio!
Espessuras Diferentes, Necessidades Diferentes
A espessura do produto também tem um papel essencial na tonagem necessária. Imagine um recipiente de lixo grande e arredondado. A relação entre comprimento e espessura da parede (L/T) é alta, exigindo pressões maiores para preenchê-lo adequadamente. Por outro lado, um projeto com paredes finas terá pressões reduzidas. Isso não é fascinante?
Agora, pense em um objeto com uma parede muito grossa. Mesmo que a pressão de injeção seja baixa, as pressões para compactar e manter o plástico no molde são maiores. Esse contraste nos dá insights valiosos sobre como otimizar projetos e maquinário.
Exemplos de Projetos e Suas Implicações
Considere um objeto longo de 12 polegadas com um único canal. Se movermos este canal para o centro, vamos notar que as pressões de injeção para preencher o molde podem ser reduzidas. Isso pode reduzir a tonagem necessária também — uma estratégia inteligente na engenharia de produtos!
E não pense que isso é uma regra fixa. A localização e a quantidade de entradas de plástico em um molde podem afetar drasticamente as exigências de tonagem. Uma entrada lateral fará com que as pressões sejam diferentes de uma entrada central, sempre trazendo novas etapas no processo de design.
A Importância da Configuração e da Análise
Para otimizar as configurações de tonagem, os moldadores devem considerar vários fatores, como a espessura do material, o comprimento do fluxo, a posição e o tipo do canal. Cada um desses elementos pode modificar não apenas a força necessária, mas também a qualidade dos produtos finais. Portanto, esteja preparado: nem tudo é o que parece nas primeiras análises!
Além disso, a ventilação do molde também pode influenciar na tonagem. Moldes bem ventilados permitem que o plástico flua de forma mais eficaz, exigindo menos pressão, enquanto moldes mal ventilados podem resultar em bolhas e outros defeitos. Nunca subestime o poder do detalhe!
Métodos Modernos para Cálculo de Tonagem
De acordo com os especialistas, a tonagem não deve ser baseada apenas na área projetada. É um erro comum que muitos moldadores cometem, e, ao fazer isso, eles acabam usando máquinas inadequadas que não atendem às exigências de produção. A solução está em uma avaliação mais abrangente de todos os fatores envolvidos.
Uma abordagem otimizada sugere que você se concentre em uma tonagem entre 3,5 e 4 toneladas por polegada quadrada. Começar a partir dessa base e ajustar a tonagem em incrementos pode oferecer insights valiosos sobre o processo e evitar desperdício de recursos!
A Importância do “Cushion” no Processo de Injeção
Outro ponto importante é o chamado “cushion” ou amortecimento. Um valor muito grande pode causar excessos de plástico que podem levar a danos durante o processo. Por isso, ter cuidado ao ajustar esse parâmetro é essencial, tanto para garantir a qualidade das peças quanto para a integridade da máquina.
Os moldadores devem documentar constantemente as variações de peso dos shots ao reduzir a tonagem. Isso fornece dados críticos para avaliar quando a separação do molde começa a ocorrer e como isso afeta a qualidade das peças. Afinal, a coleta de dados nunca é demais!
Conclusão: A Necessidade de uma Abordagem Cuidadosa
Por todas essas razões, fica claro que o cálculo da tonagem não é apenas uma questão matemática; é um processo que envolve múltiplas variáveis. Portanto, otimizar esse cálculo é crucial para garantir um processo robusto e repetível que produza peças de qualidade em todas as execuções. Estar atento a cada detalhe pode fazer a diferença entre sucesso e falha na produção.
Sobre o Autor: Suhas Kulkarni é o fundador e presidente da Fimmtech, uma firma de moldagem por injeção focada na abordagem científica do processo. Com mais de uma década de experiência no setor, ele também é autor do renomado livro “Robust Process Development and Scientific Molding”. Conecte-se com ele para mais novidades e insights!
